SBIG ST-402:
Esta cámara se utiliza tanto para que los estudiantes se inicien en la astrofotografía, como para tomar espectros de objetos Deep Sky (se utiliza junto con el espectrógrafo DSS-7). Tal como se puede apreciar en la siguiente tabla resumen, la cámara está compuesta por una CCD Kodak de 765 x 510 pixeles, cada uno de 9 μm de lado. El lado más largo del detector mide 6,9 mm, lo cual, acoplado al telescopio de 4000 mm de distancia focal, da un campo visual de 5.8min arc.
Matriz de píxeles | 765 x 510 píxeles, 6.9 x 4.9mm |
Número total de píxeles | 390.150 |
Tamaño de píxel | 9 x 9 micras |
Corriente oscura | 1 e-/píxel/seg a 0°C |
Obturador | Electromecánico |
Ruido de lectura | 17 e- RMS |
Modos de agrupamiento (binning) | 1x1; 2x2; 3x3 |
Enfriamiento | Ventilador ~25C Delta |
Requerimientos energía | 10-14V DC a 1Amp |
Dimensiones | 4 x 5 x 2 pulgadas |

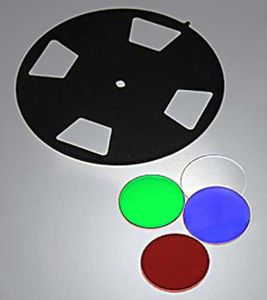

Además, la cámara tiene integrada una rueda de filtro interna con los típicos colores RGB + C (red, green y blue + clear), (ver figura 1).
Esta rueda utiliza filtros dicroicos diseñados específicamente para proporcionar un balance apropiado de la intensidad de las líneas de emisión OIII y H-alfa de una nebulosa planetaria, mientras da un balance preciso de la luz del continuo de estrellas tipo solar que están en el mismo campo
En la figura 2 se muestra el porcentaje de transmisión para los filtros RGB de la rueda
SBIG ST-8XME
Esta cámara se utiliza para realizar astrofotografía con estudiantes un poco más familiarizados con el tratamiento necesario para trabajar con las fotos. Tal como se puede apreciar en la siguiente tabla resumen, la cámara está compuesta por una CCD KAF 1602E de 1530 x 1020 pixeles, cada uno de 9μm x 9μm.
Matriz de píxeles | 1530 x 1020 píxeles / 13.8 x 9.2mm |
Número total de píxeles | 1.56 millones |
Tamaño de píxel | 9 x 9 micras |
Capacidad del píxel (NABG) | ~100.000e- |
Corriente oscura | 1 e-/píxel/seg a 0°C |
Obturador | Electromecánico |
Conversor A/D | 16 bits |
Ganancia analógica/digital | 2.3e-/ADU |
Ruido de lectura | 15 e- RMS |
Modos de agrupamiento (binning) | 1x1; 2x2; 3x3 |
Tiempo de adquisición de la imagen | ~3.7 seg |
La cámara ST-8XME se basa en una tecnología de Kodak sobre microlentes que incrementa la eficiencia cuántica específica del CCD, ofreciendo un pico próximo al 85% (ver figura 3). La ventana del CCD dispone de múltiples capas antirreflectantes que aumentan la transmisión de luz reduciendo significativamente las posibles reflexiones.
La cámara cuenta con dos accesorios: una rueda CFW-10 de 10 filtros (entre los que se encuentran dos conjuntos de filtros RGB, y un filtro nebular de banda angosta); además de un complemento AO-8 de óptica adaptativa.
